Mehr als Ein und Aus
Eine Anlage ist nicht ausreichend beschrieben, wenn lediglich ein Startbefehl und eine Störmeldung definiert sind. Zwischen ausgeschaltet, anfahrend, freigegeben, eingeschränkt, nachlaufend und gesperrt liegen wichtige betriebliche Unterschiede. Ein Zustandsmodell macht diese Unterschiede sichtbar. Es legt fest, welche Voraussetzungen einen Übergang erlauben, welche Aktionen ausgelöst werden und woran der erreichte Zustand erkannt wird. Dadurch wird die Automationsfunktion auch für Fachleute verständlich, die den Programmcode nicht kennen. Gerade bei seltenen Betriebsfällen verhindert dies widersprüchliche Annahmen zwischen Planung, Programmierung und Betrieb.

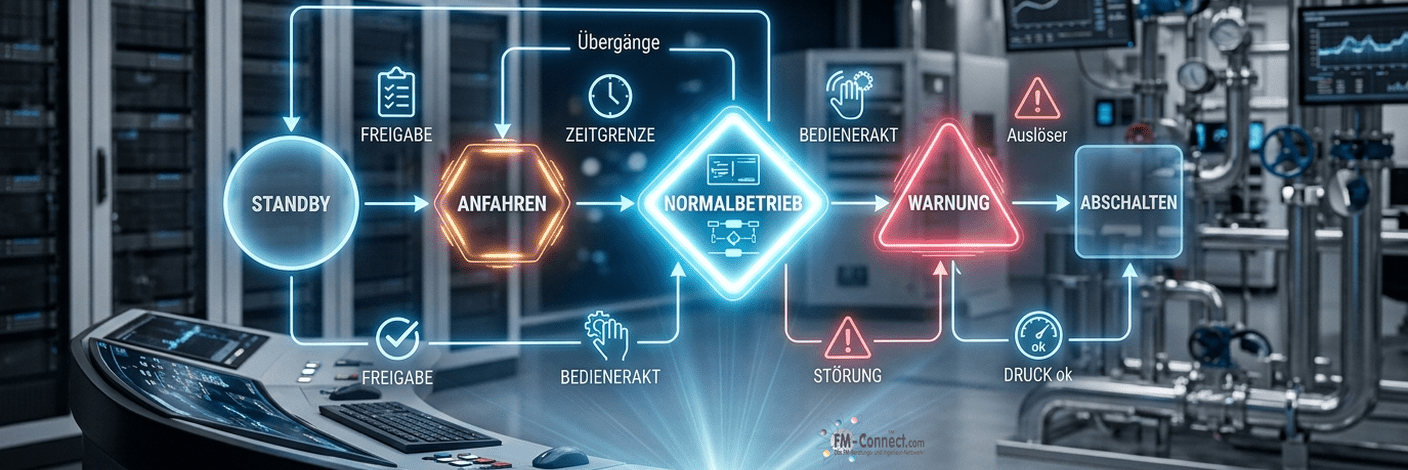

Betriebszustände eindeutig und nachvollziehbar modellieren
Übergänge mit Bedingungen verknüpfen
Für jeden Übergang werden Auslöser, Freigabebedingungen, Zeitverhalten und Rückmeldungen beschrieben. Ein Startwunsch führt beispielsweise zunächst zur Prüfung der erforderlichen Betriebsbereitschaft und erst danach zur Freigabe weiterer Aggregate. Fehlende Voraussetzungen erzeugen einen erklärbaren Wartezustand oder eine definierte Sperre. Der Betreiber muss erkennen können, warum eine Anlage nicht startet. Zeitüberschreitungen werden von regulären Verzögerungen unterschieden. Konkrete Zeiten und Grenzwerte sind anlagenbezogen festzulegen; sie dürfen nicht aus einer universellen Vorlage übernommen werden, wenn Trägheit, Schutzanforderungen oder Herstellersequenzen dagegen sprechen. Jede Bedingung muss einer tatsächlich verfügbaren Information eindeutig zugeordnet sein.
|
| Zustand | Eindeutige Bedeutung definieren | Gemeinsame Zustandsliste |
| Übergang | Auslöser und Freigabebedingung beschreiben | Prüfbarer Übergangsfall |
| Vorrang | Gleichzeitige Anforderungen ordnen | Dokumentierte Führungsregeln |
| Neustart | Gültige Daten und Freigaben prüfen | Wiederanlauftest mit Ergebnis |
Vorrangregeln widerspruchsfrei festlegen
Zeitprogramme, lokale Bedienung, zentrale Anforderungen und externe Freigaben können gleichzeitig wirken. Das Zustandsmodell beschreibt deshalb ihre fachliche Rangfolge und die Grenzen zulässiger Übersteuerung. Schutzfunktionen und sicherheitstechnisch begründete Verriegelungen werden nicht als gewöhnliche Komfortwünsche behandelt. Auch der Unterschied zwischen betrieblichem Stopp und sicherem Freischalten bleibt ausdrücklich erhalten. Eine Bedienhandlung in der Leittechnik ersetzt keine erforderliche Sicherung für Arbeiten an der Anlage. Für geplante Wartung wird beschrieben, welche Betriebsanforderungen zurückgestellt werden und wie ein unbeabsichtigter Wiederanlauf organisatorisch und technisch verhindert wird.
Wiederanlauf gesondert behandeln
Nach Spannungswiederkehr oder Neustart stehen Informationen möglicherweise nicht gleichzeitig zur Verfügung. Das Modell legt fest, welche Werte gültig sein müssen, welche Zustände geprüft werden und ob eine erneute Bedienfreigabe erforderlich ist. Alte Anforderungen dürfen nicht ungeprüft fortwirken. Bei mehreren Anlagen wird der Wiederanlauf so koordiniert, dass Versorgungsgrenzen und Prozessabhängigkeiten berücksichtigt werden. Tests umfassen deshalb nicht nur den laufenden Normalbetrieb, sondern auch definierte Startbedingungen nach Unterbrechungen. Die Ergebnisse werden mit der dokumentierten Sequenz verglichen und nicht nur als störungsfreier Neustart pauschal bestätigt.
Modell für Diagnose und Schulung nutzen
Ein Zustandsmodell bleibt im Betrieb hilfreich, wenn Visualisierung und Diagnose dieselben Begriffe verwenden. Eine Meldung wie Freigabe fehlt sollte auf die konkrete Bedingung und die zuständige Funktion verweisen. Wiederkehrende Wartezustände können auf organisatorische oder technische Schwachstellen hinweisen. Änderungen am Programm werden darauf geprüft, ob sie Zustände oder Übergänge verändern. Damit wird das Modell zugleich Prüfgrundlage, Schulungsunterlage und Ausgangspunkt für Verbesserungen. Seine Qualität zeigt sich darin, dass ein anderes qualifiziertes Team das Verhalten nachvollziehen und seltene Betriebsfälle ohne improvisierte Eingriffe bearbeiten kann.
